Клучни факти

Фреквентен опсег од 9 kHz до 43,5 GHz

Две или четири пристаништа

Широк динамички опсег до 140 dB

Кратки времиња на бришење од 4 ms за 401 поен

Широк опсег на моќност од 98 dB

RF перформанси

Дизајниран да ги исполни највисоките стандарди

Добредојдени сте да дојдете во нашата фабрика за да ги купите најновите продажни, ниски цени и висококвалитетни R&S ZNB43 Vector Network Analyzers. Ресиверите R&S®ZNB комбинираат капацитет за ракување со голема моќност со висока чувствителност и мал шум во трага. Основната единица R&S®ZNB обично има динамички опсег од 140 dB. Опцијата R&S®ZNB8-B5x го проширува динамичкиот опсег до 150 dB за мерења помеѓу портите. Анализаторот ги мери S-параметрите со многу мала магнитуда и фазни наноси обично пониски од 0,01 dB/°C и 0,15°/°C.

Калибрираниот R&S®ZNB овозможува прецизни мерења во текот на неколку дена без рекалибрација.

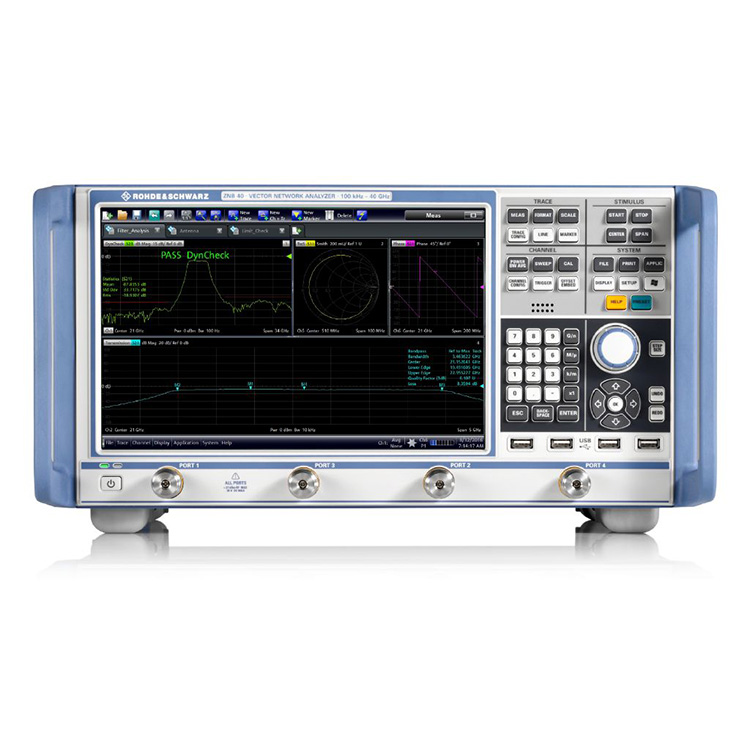

R&S®ZNB40 со четири порти.

Разновидни опции

Практично карактеризирање на активни и пасивни RF компоненти

R&S®ZNB нуди многу функции и опции, вклучително и функции за вградување/вградување, S-параметри во мешан режим за избалансирана карактеризација на DUT и редефинирани S-параметри за флексибилна конфигурација за поставување тест. Достапни се и опции за мерење на временскиот домен со очни дијаграми, мерења за конвертирање на фреквенција и два независни внатрешни генератори.

Висока пропусност во производството

Брзи мерења и лесна контрола на надворешните компоненти

Брзите времиња на таложење на синтисајзерот му даваат на R&S®ZNB многу кратки периоди на мерење. Големите IF пропусен опсег овозможуваат брзо време на земање примероци. Исто така, обезбедува обработка на податоци со голема брзина на екранот и брз пренос на податоци од LAN или IEC/IEEE до контролорот. Функциите како што е сегментираното метење дополнително го подобруваат времето на мерење. Модулите или надворешните делови може лесно да се контролираат со интегрирани контролни интерфејси како што се RFFE GPIO, GPIB и влез/излез на управувачот.

Мени за конфигурирање на интерфејсот RFFE GPIO.

Повеќепортни мерења

Мерења на до 48 порти

R&S®ZNB во комбинација со различни прекинувачки матрици е сеопфатно решение за сложени мерења на модули со до 48 порти. Матриците од Rohde & Schwarz обезбедуваат целосни мерења на вкрстената лента за да се утврдат сите S-параметри за DUT со повеќе порти. Единиците за автоматска калибрација со до 24 порти овозможуваат брза и прецизна калибрација на поставување.

R&S®ZNB со две прекинувачки матрици R&S®ZN-Z84.

Додатоци за комплетно решение

Различни додатоци за калибрација, верификација и разни мерења

Сетови за механичка калибрација и верификација

Единици за автоматска калибрација

Тест кабли

Вртежни клучеви

Го поддржува семејството на сензори за моќност R&S®NRP

и уште повеќе
