Можете да бидете сигурни да купите R&S ZNB4 Vector Network Analyzers од нашата фабрика и ние ќе ви ја понудиме најдобрата услуга по продажбата и навремена испорака. Со опсег на фреквенции од 9 kHz до 4,5/8,5 GHz и 100 kHz до 20/26,5/40/43,5 GHz.
| Модели | Пристаништа | Фреквенција | Конектори |
| R&S®ZNB4 Број на нарачка 1334.3330.22 |
2 порти | 4,5 GHz | N (ѓ) |
| R&S®ZNB4 Број на нарачка 1334.3330.24 |
4 порти | 4,5 GHz | N (ѓ) |
Фреквентен опсег од 9 kHz до 43,5 GHz
Две или четири пристаништа
Широк динамички опсег до 140 dB
Кратки времиња на бришење од 4 ms за 401 поен
Широк опсег на моќност од 98 dB
Дизајниран да ги исполни највисоките стандарди
Ресиверите R&S®ZNB комбинираат капацитет за ракување со голема моќност со висока чувствителност и мал шум во трага. Основната единица R&S®ZNB обично има динамички опсег од 140 dB. Опцијата R&S®ZNB8-B5x го проширува динамичкиот опсег до 150 dB за мерења помеѓу портите. Анализаторот ги мери S-параметрите со многу мала магнитуда и фазни наноси обично пониски од 0,01 dB/°C и 0,15°/°C.
Калибрираниот R&S®ZNB овозможува прецизни мерења во текот на неколку дена без рекалибрација.

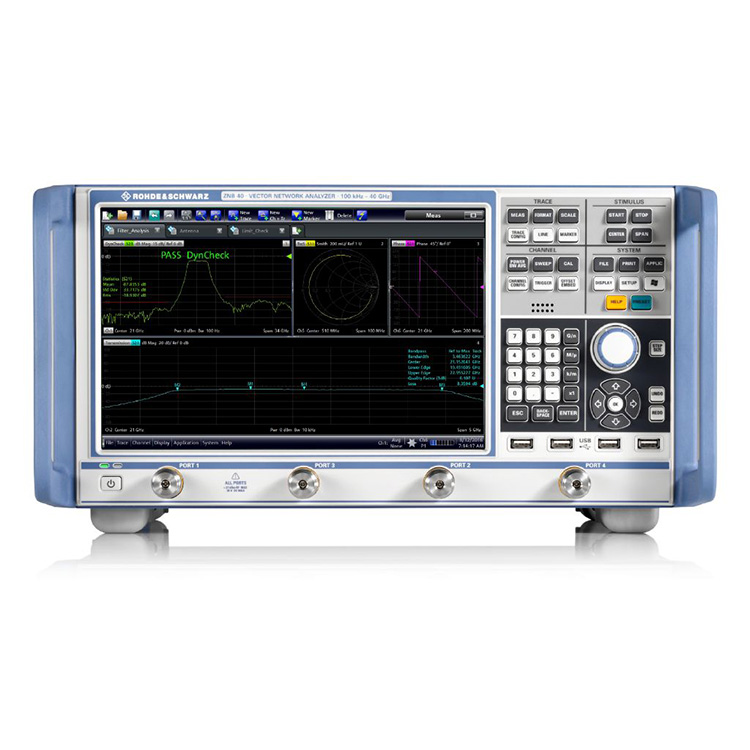

R&S®ZNB40 со четири порти.
Практично карактеризирање на активни и пасивни RF компоненти
R&S®ZNB нуди многу функции и опции, вклучително и функции за вградување/вградување, S-параметри во мешан режим за избалансирана карактеризација на DUT и редефинирани S-параметри за флексибилна конфигурација за поставување тест. Достапни се и опции за мерење на временскиот домен со очни дијаграми, мерења за конвертирање на фреквенција и два независни внатрешни генератори.
Брзи мерења и лесна контрола на надворешните компоненти
Брзите времиња на таложење на синтисајзерот му даваат на R&S®ZNB многу кратки периоди на мерење. Големите IF пропусен опсег овозможуваат брзо време на земање примероци. Исто така, обезбедува обработка на податоци со голема брзина на екранот и брз пренос на податоци од LAN или IEC/IEEE до контролорот. Функциите како што е сегментираното метење дополнително го подобруваат времето на мерење. Модулите или надворешните делови може лесно да се контролираат со интегрирани контролни интерфејси како што се RFFE GPIO, GPIB и влез/излез на управувачот.
Мени за конфигурирање на интерфејсот RFFE GPIO.
Мерења на до 48 порти
R&S®ZNB во комбинација со различни прекинувачки матрици е сеопфатно решение за сложени мерења на модули со до 48 порти. Матриците од Rohde & Schwarz обезбедуваат целосни мерења на вкрстената лента за да се утврдат сите S-параметри за DUT со повеќе порти. Единиците за автоматска калибрација со до 24 порти овозможуваат брза и прецизна калибрација на поставување.
R&S®ZNB со две прекинувачки матрици R&S®ZN-Z84.
Различни додатоци за калибрација, верификација и разни мерења
Сетови за механичка калибрација и верификација
Единици за автоматска калибрација
Тест кабли
Вртежни клучеви
Го поддржува семејството на сензори за моќност R&S®NRP
и уште повеќе
