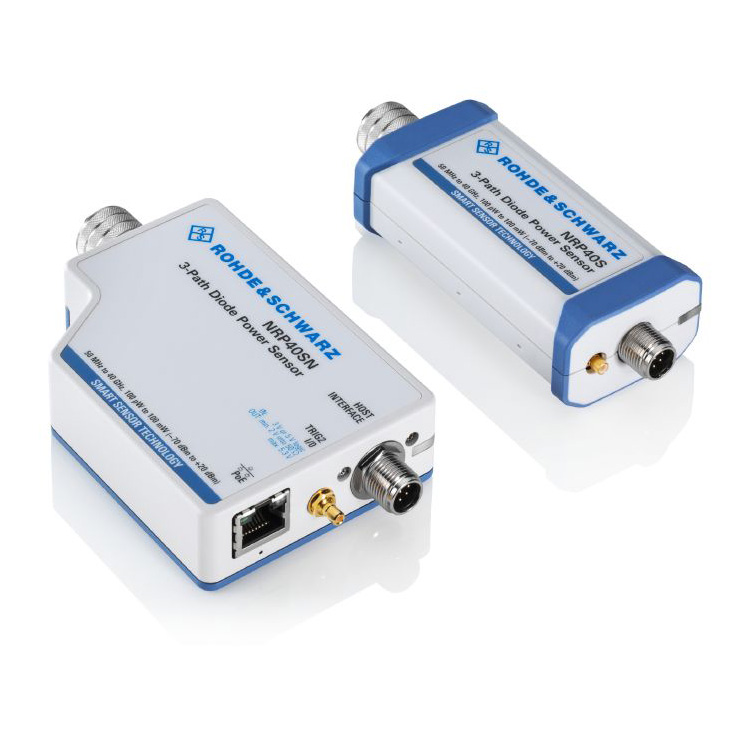

R&S NRP40S Сензори за напојување со три патеки на диоди

Достапни модели

Клучни факти

Брзи и прецизни мерења на моќноста за CW и модулирани сигнали

100.000 читања/с

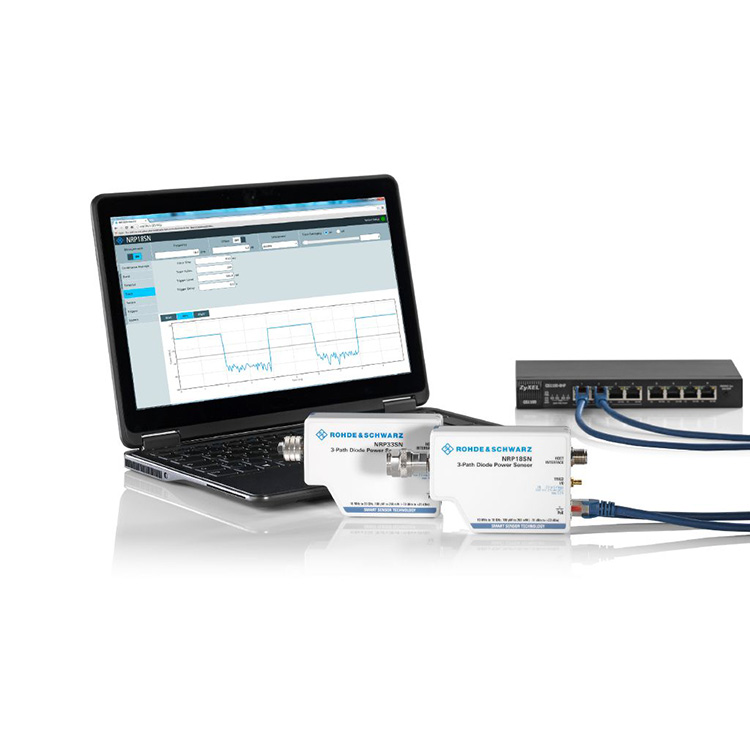

Контрола и следење преку LAN и USB

Сензори за апликации со висока моќност

Флексибилно ракување со базната единица R&S®NRX

Брз, прецизен и полн со функции за мерење на CW и модулирани сигнали

Qihang е кинески производител и снабдувач кој главно произведува R&S NRP40S сензори за напојување со три патеки со диоди со долгогодишно искуство. Се надевам дека ќе изградиме деловни односи со вас. Сензорите за напојување R&S®NRPxxS/SN користат три посебни патеки на диоди, од кои секоја работи во оптималниот опсег на детектори. Како резултат на тоа, просечната моќност може да се одреди со висока точност, независно од типот на модулација. Резултатите од мерењето речиси и не се засегнати од интерферентни сигнали или хармоници. Затоа, сензорите за моќност R&S®NRPxxS/SN се однесуваат слично на сензорите за топлинска енергија, но нудат значително поголема брзина. Тие обезбедуваат динамички опсег до 93 dB со одлична долна граница на мерење од –70 dBm.

Универзален сензор за напојување

Идеално решение за многу апликации

Сензорите за моќност на диодите со три патеки се погодни за многубројни апликации, бидејќи поддржуваат континуирани просечни, просечни избивања, просечни временски интервали, просек на портата и траги. Одликувајќи се со извонредни перформанси и невидена брзина и прецизност на мерењето, сензорите може да се користат за да вршат прецизни мерења на просечната моќност на безжични сигнали како што се GSM и 3GPP, како и на сигнали со поголем опсег како што се LTE, LTE-Advanced или 5G.

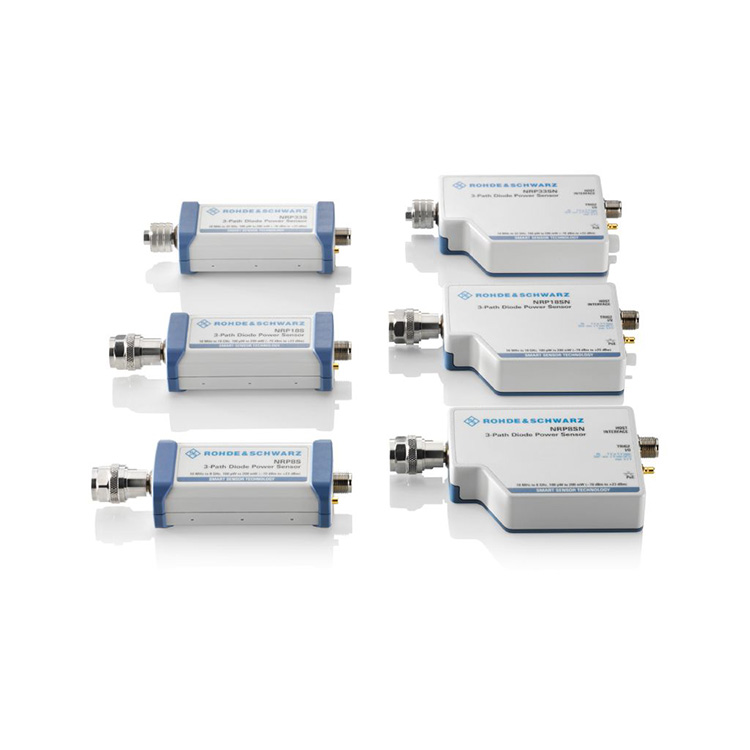

Само мал дел од семејството R&S®NRPxxS(N).

Динамички опсег од 93 dB

Подобрен концепт на патека

Сензорите за напојување R&S®NRPxxS(N) користат три посебни патеки на диоди, од кои секоја работи во оптималниот опсег на детектори. Просечната моќност може да се одреди со голема точност без оглед на типот на модулација. Резултатите од мерењето речиси и не се засегнати од интерферентни сигнали или хармоници. Затоа, сензорите за моќност R&S®NRPxxS(N) се однесуваат слично на сензорите за топлинска енергија, но нудат значително поголема брзина и динамички опсег до 93 dB.

Иновативен концепт со три патеки

Невидена брзина и точност на мерење

Дури и на ниски нивоа до -70 dBm

За да се зголеми точноста на мерењето на ниски нивоа, неопходно е да се просечат повеќе измерени вредности. Додека просекот ја намалува компонентата за бучава, исто така го успорува мерењето. Затоа, сензорите за моќност R&S®NRPxxS(N) се дизајнирани со екстремно низок шум на мерење.

Сензорите за моќност R&S®NRPxxS(N) можат да вршат мерења до долната граница од –70 dBm со најголема брзина и прецизност моментално достапни на пазарот.

Нов брз режим

Неограничено временско мерење со до 100.000 мерења/с

Во брз континуиран просечен режим, сензорите за напојување R&S®NRPxxS(N) можат да извршат до 100.000 активирани мерења/s со минимално време на повторување на активирањето од 100 µs без губење на мерењето. Оваа брзина на мерење се постигнува со користење на баферираниот режим. Во баферскиот режим, сите измерени податоци се собираат во сензорот и се пренесуваат во еден блок до домаќинот на сензорот. Сензорите R&S®NRPxxS(N) го изведуваат новиот брз режим без временско ограничување!

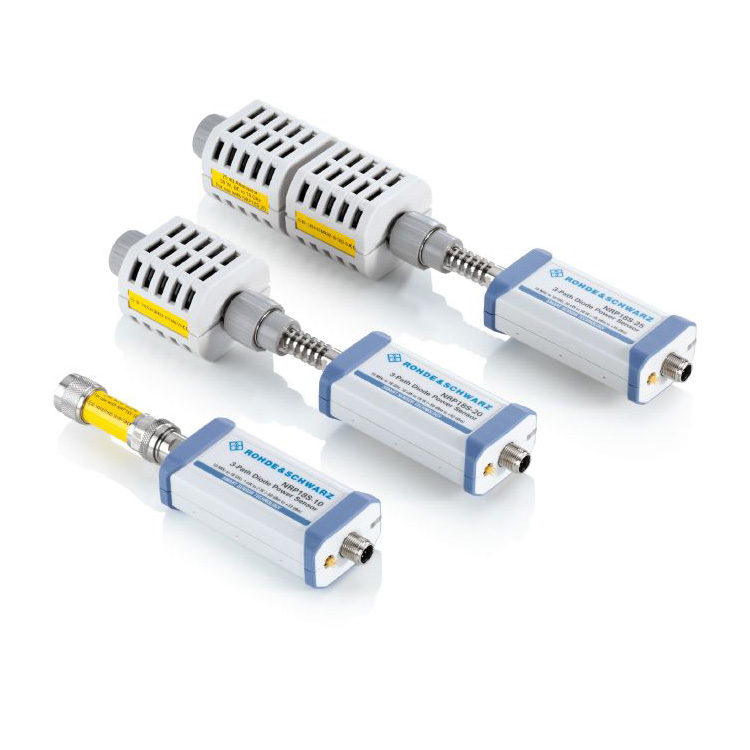

Сензори за апликации со висока моќност

Изведете мерења на моќност до 30 W

R&S®NRP18S-10, R&S®NRP18S-20 и R&S®NRP18S-25 сензорите за напојување со три патеки на диоди со висока моќност се состојат од R&S®NRP18S и 10/20/25 dB спротиводно придушувач. Тие можат да вршат мерења на моќност до 2 W, 15 W и 30 W. Кога се користат со придушувачот, грешките во неусогласеноста помеѓу сензорот и придушувачот автоматски се коригираат. S-параметрите за атенуаторот се одредуваат и се складираат во сензорот за време на производството.

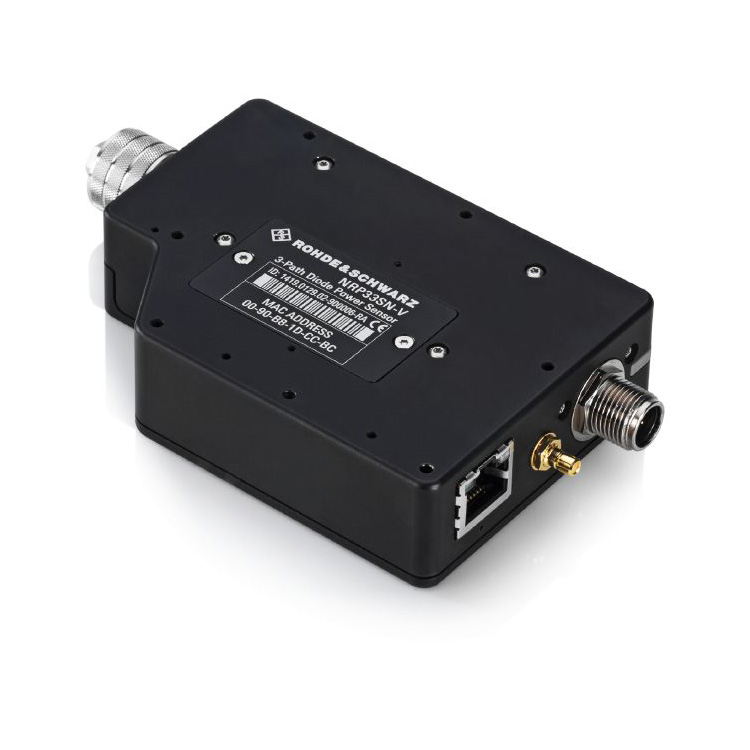

Сензор за напојување со диоди со три патеки, компатибилен со TVAC

Специјално дизајниран за употреба во термовакуумски (TVAC) комори

Сензорот за напојување со R&S®NRPxxSN-V TVAC е дизајниран за апликации за сателитски комуникации во фреквентен опсег до 67 GHz. Сите компоненти се печат во вакуумска комора за време на производствениот процес, така што испуштањето гас е сведено на минимум. Благодарение на нивната можност за LAN, сензорите за напојување може лесно да се контролираат и надгледуваат надвор од комората, додека отворите за вентилација во куќиштето обезбедуваат изедначување на притисокот.
