Dongguan Qihang Electronic Technology Co., Ltd. е кинески производител и снабдувач кој главно произведува R&S FSW50 Signal and Spectrum Analyzer со долгогодишно искуство. Се надевам дека ќе изградиме деловни односи со вас. Повеќекратните прикази на траги им овозможуваат на корисниците да ги споредуваат и преклопуваат трагите на сигналот за подобра анализа и споредба.
Модели | Фреквентен опсег | Фазен шум | Макс. ширина на лентата за анализа |
R&S®FSW50 Број на нарачка 1331.5003.50 |
2 Hz - 50 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz поместување) |
512 MHz |
Неспоредлив нискофазен шум и најдобра чувствителност на пазарот
Пропусен опсег на внатрешна анализа од 8,3 GHz
800 MHz пропусен опсег за анализа во реално време
SCPI рекордерот го поедноставува генерирањето код
Високиот динамички опсег овозможува извонредни перформанси на EVM
RF перформанси што ги задоволуваат строгите барања

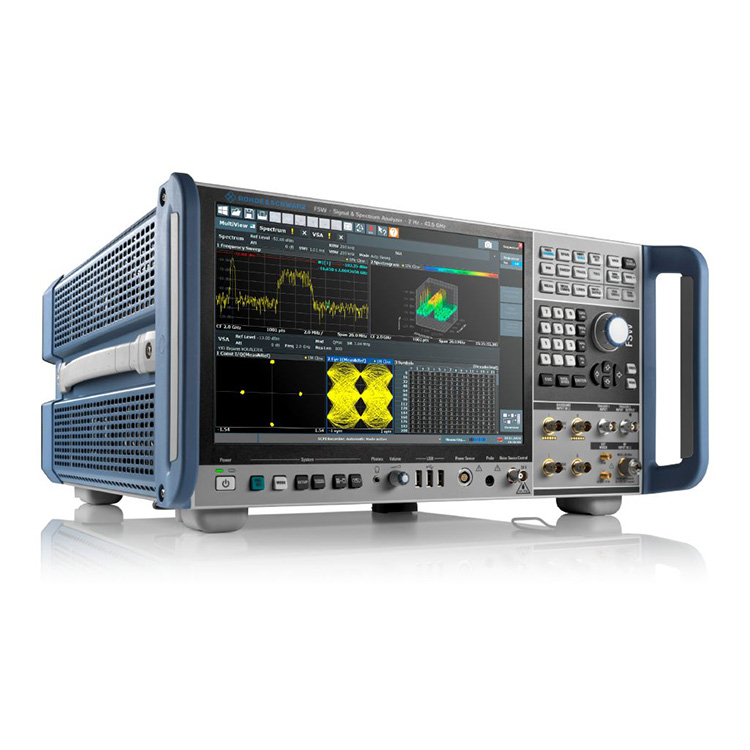

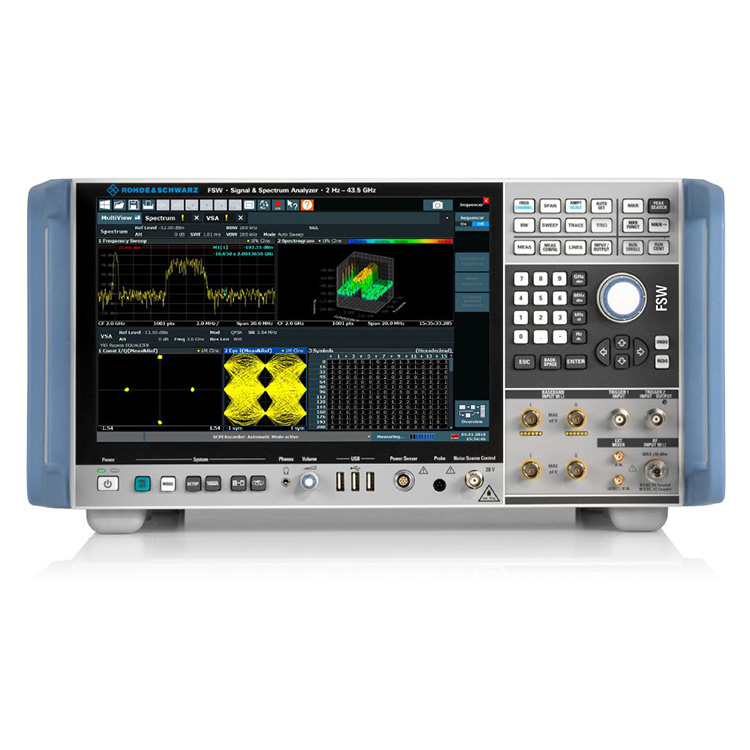

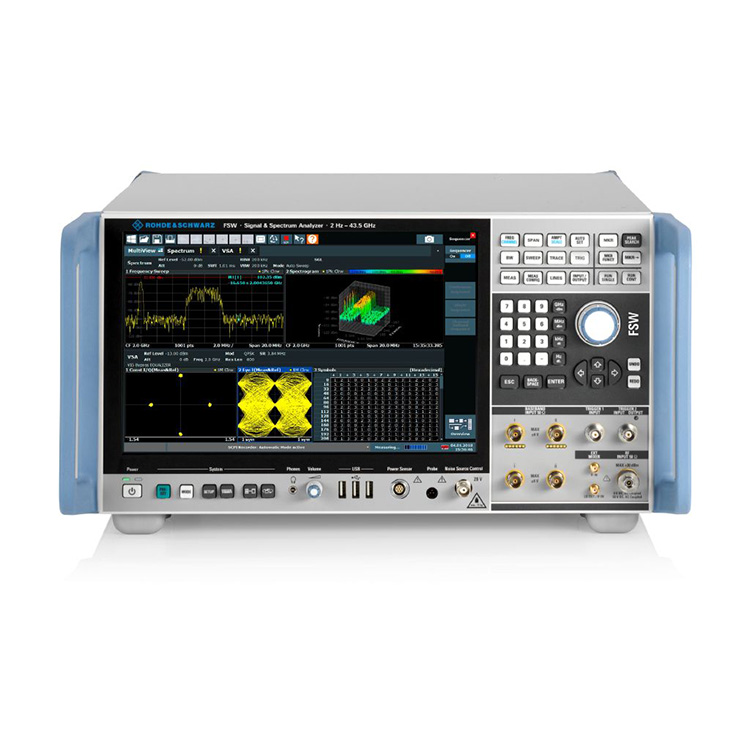

R&S FSW50 Signal and Spectrum Analyzer ги редефинира врвните анализатори на сигнали и спектар, нудејќи врвен RF фазен шум, прикажано просечно ниво на бучава, потиснување на интермодулациите и динамички опсег за ACLR и хармонични мерења.
Фазен шум
Фазен шум на фреквенција на носител од 10 GHz при 10 kHz поместување од носачот: тип. –133 dBc (1 Hz).
Дизајниран за погодност
12,1'' висока резолуција, мултитач дисплеј со поддршка за гестови - рамен дизајн со изглед и чувство на Windows 10
Различни мерења може да се прикажат истовремено во посебни прозорци, што го олеснува толкувањето на резултатите
Вградениот SCPI рекордер го поедноставува генерирањето код за автоматски мерења контролирани од далечина
Удобен кориснички интерфејс
Напреден R&S®FSW со висока резолуција од 12,1 инчи, дисплеј со повеќе допир и многу повеќе.
Длабока анализа на сигналот на физичкиот слој 5G
R&S®FSW скалабилниот, широк опсег на внатрешна анализа до 8,3 GHz ви овозможува да го снимите целиот пропусен опсег на сигналот за надолна врска и да го оцените целиот систем.
Опциите R&S®FSW-K144 и R&S®FSW-K145 ги покриваат мерењата на долната и нагорната врска во опсегот на 3GPP 5G NR. Секоја подрамка на сигналот се анализира и се обезбедува широк опсег на резултати од мерењето, вклучувајќи го EVM, фреквенцијата и моќноста на различни канали и сигнали.
Апликација R&S®FSW-K144 5G Ново радио доближување
R&S®FSW-K144 открива и поставува многу параметри автоматски, давајќи ви повеќе време да се концентрирате на увидите од деталната анализа.
Брза и сеопфатна анализа на радарски сигнал
Покрај широкиот пропусен опсег на анализа (до 8,3 GHz), R&S®FSW анализата функционира од суштинско значење за тестирање на радарот.
Апликацијата за мерење на пулсот R&S®FSW-K6 ги мери сите релевантни параметри на пулсот со допир на копче
Опцијата за мерење на временскиот страничен лобус R&S®FSW-K6S ги мери параметрите за компресија на пулсот
Опцијата R&S®FSW-K60/K60H ги анализира сигналите за скокање на фреквенцијата
Опција за мерење на пулсот R&S®FSW-K6
Апликацијата за мерење на пулсот R&S®FSW-K6 ги мери сите релевантни пулсни параметри со притискање на копче.
Анализа на сигнал со широкопојасен опсег без слика во опсегот E
Анализаторот на сигналот и спектарот R&S®FSW85 има предселектор YIG за фреквенции помеѓу 8 GHz и 85 GHz, обезбедувајќи анализа на спектарот без слика. Широкиот пропусен опсег на анализа (до 8,3 GHz) во комбинација со опцијата R&S®FSW-K60/-K60C за транзиторна анализа/мерење на чкрипење ви овозможува да карактеризирате FMCW сигнали со ширина до 5 GHz, како што се оние што се користат во автомобилските радари.

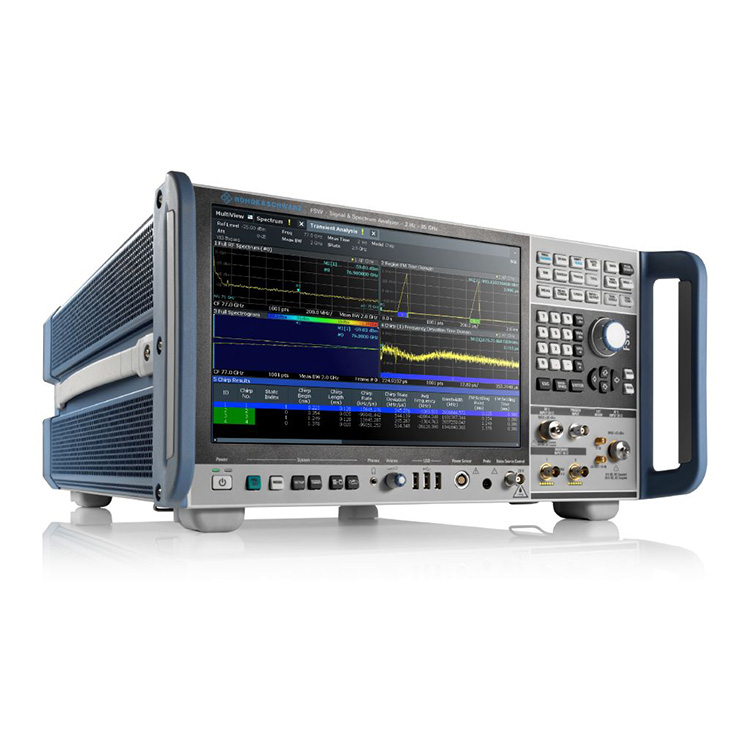

Мерења на автомобилски радар
FMCW сигнал со пропусен опсег од 2 GHz на 77 GHz измерен со опцијата R&S®FSW-K60C и R&S®FSW-B2001 2 GHz интерен пропусен опсег
Решенија за мерење со високи перформанси за дизајнирање, развој и тестирање сателитски носивост, потсистеми и компоненти за носивост
R&S®FSW нуди наменски мерни апликации за најкритичните мерења како што се групно доцнење, линеарност, пренос на засилување, сооднос на моќност на бучава (NPR), итн. R&S®FSW скалабилниот, широк опсег на анализа (до 8,3 GHz) ја задоволува зголемената побарувачка за широк опсег на сигнали.
R&S®FSW-K17 мерења на доцнење на групата со повеќе носители
Мери апсолутно и релативно доцнење на групата со висока точност во рок од милисекунди.
Не пропуштајте ништо со опцијата за анализа на спектарот во реално време
Опциите за R&S®FSW во реално време им овозможуваат на корисниците со сигурност да детектираат екстремно кратки спорадични пречки во опсегот на наносекунда дури и во непосредна близина на моќни носители - во пропусен опсег до 800 MHz. Анализата на спектарот во реално време им овозможува на корисниците да ги анализираат постоечките алгоритми за прескокнување на фреквенција и да создадат алтернативни за да спречат судири помеѓу сигнали со различни стандарди кои работат во истиот фреквентен опсег.
Спектарот во реално време на опсегот ISM на 2,4 GHz
Ги анализира и спречува судирите помеѓу сигналите со различни стандарди кои работат во истиот фреквентен опсег (на пр. WLAN и Bluetooth®).
Анализа на дигитален сигнал
Опцијата за анализа на векторски сигнал R&S®FSW-K70 им овозможува на корисниците флексибилно да ги анализираат дигитално модулираните единечни носачи до нивото на бит. Јасно структурираниот оперативен концепт ги поедноставува мерењата и покрај широкиот опсег на алатки за анализа. R&S®FSW-K70M овозможува анализа на сигнали со две различни шеми за модулација, како што се сигналите DVB-S2X. Проширувањето R&S®FSW-K70P ја мери грешката на необработени битови стапка (BER) на PRBS податоци до PRBS23.
Анализа на 1024QAM модулиран сигнал
Дијаграм со соѕвездија, табела со резултати, табела со симболи и EVM дистрибуција.
