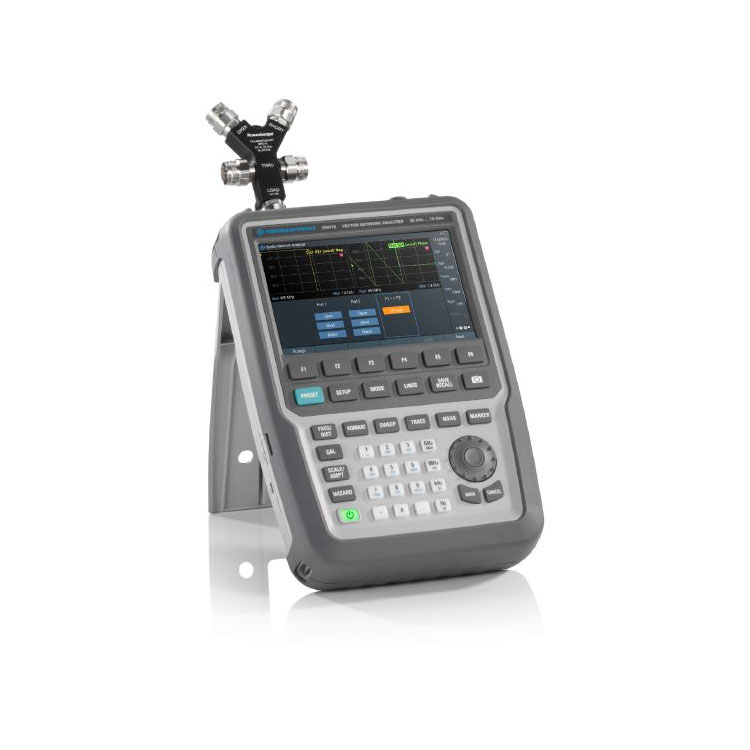

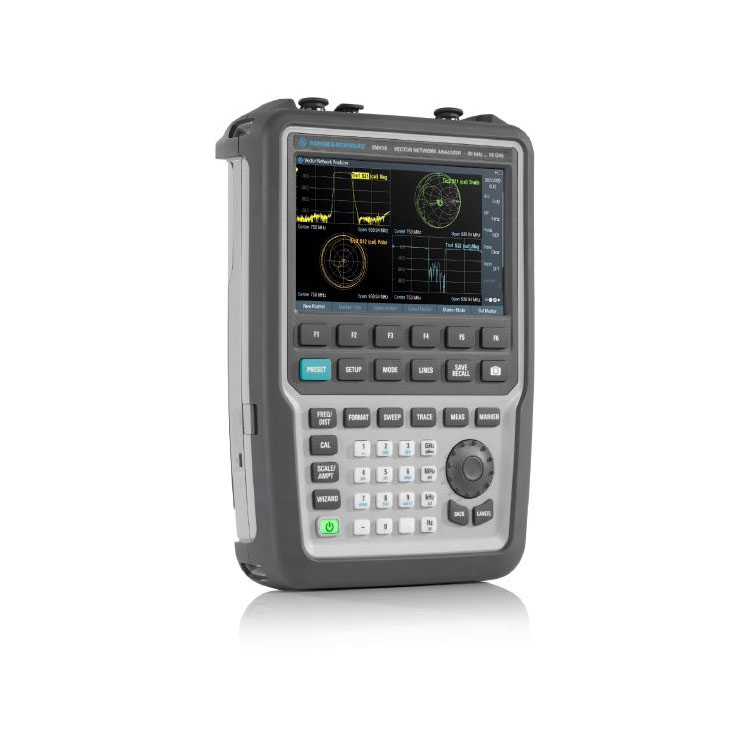

Како професионален производител, би сакале да ви обезбедиме рачен векторски мрежен анализатор R&S ZNH18. Минимално префрлување помеѓу двете порти и софистицирана калибрација како што е UOSM.
Модели | Пристаништа | Фреквенција | Конектори | Почнувајќи од |
R&S®ZNH18 Број на нарачка 1321.1611.18 |
2 | 18 GHz | N | 39.200 американски долари |
Фреквентен опсег од 30 kHz до 4/8/18/26,5 GHz

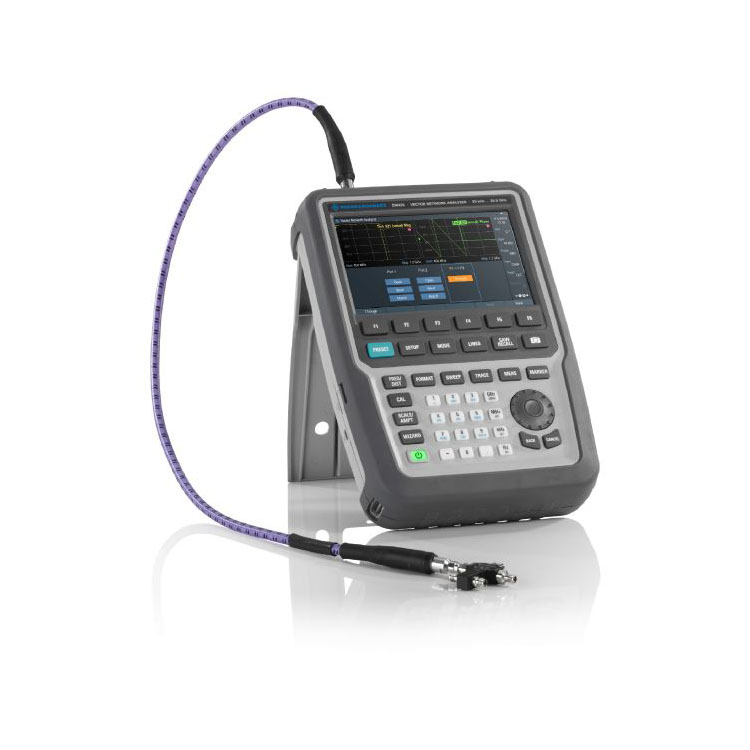

Мерење на еднопортен кабел и антена со основен инструмент

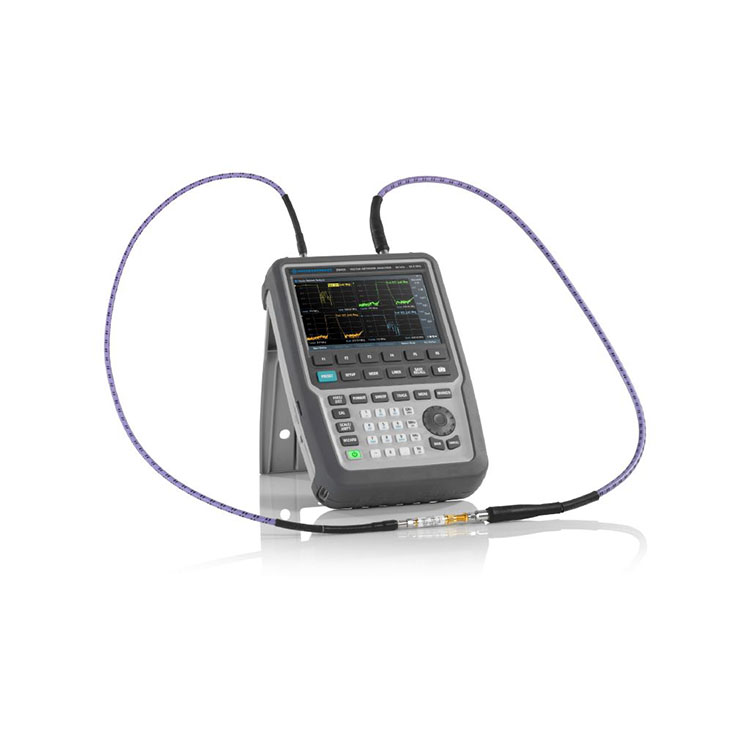

Мерење на S-параметар (S11, S12, S21, S22) со основен инструмент
Динамички опсег од 100 dB (тип.) за мерења на изолација на филтер и антена
Нерефлективен дисплеј, мал фактор на форма, цврсто куќиште (IP51)
Како професионален производител, би сакале да ви обезбедиме рачен векторски мрежен анализатор R&S ZNH18. Софистицираната RF архитектура обезбедува пристап до најновите типови на калибрација

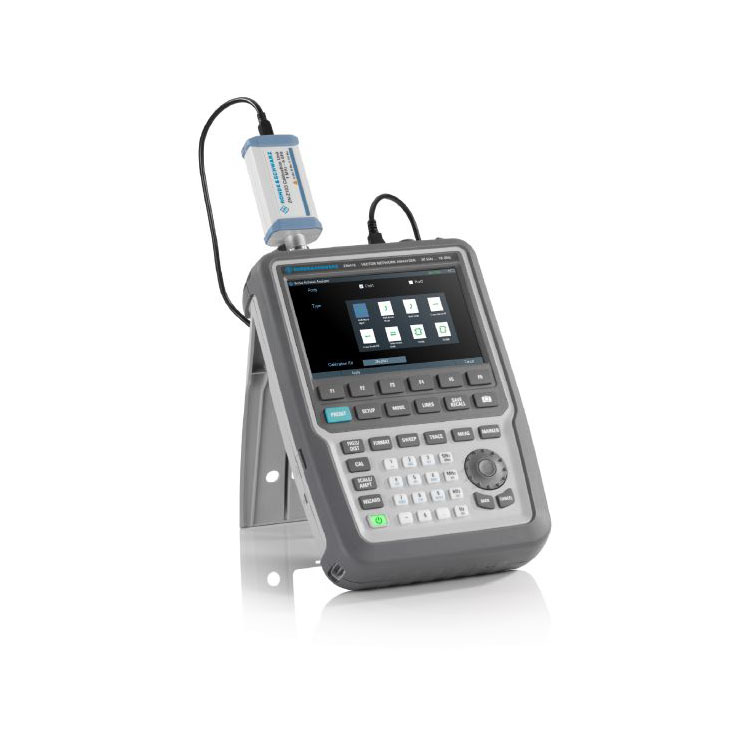

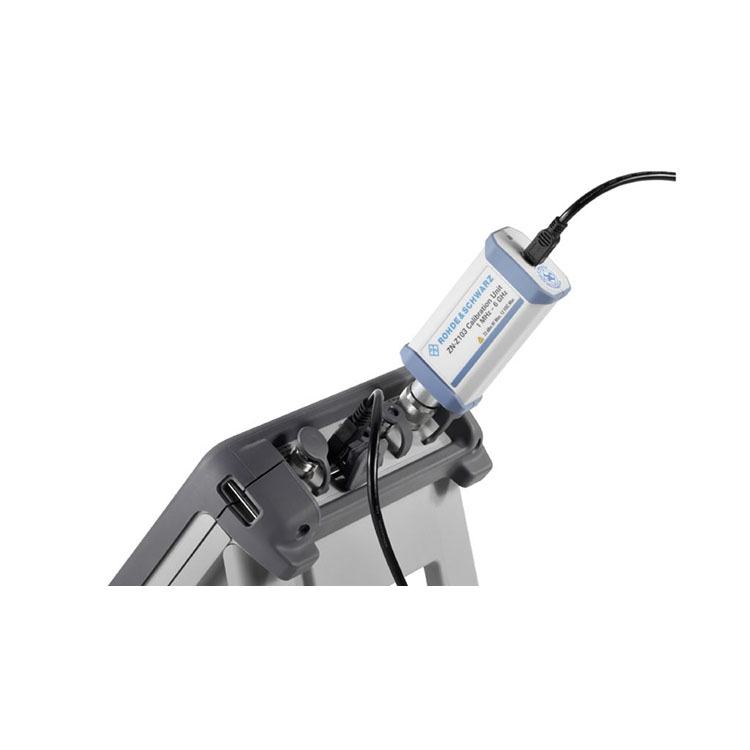

Архитектурата со четири приемници се состои од наменски референтни приемници и приемници за тестирање и на портата 1 и на портата 2. Ова му овозможува на R&S®ZNH да поддржува понапредни типови на калибрација како што се калибрација непозната преку, отворена, кратка и усогласена (UOSM). Оваа калибрација е корисна за DUT со различни типови на влезни или излезни конектори на тест портите.
Минимално префрлување помеѓу двете порти и софистицирана калибрација како што е UOSM
Извонредни перформанси на RF во мала форма
Преносливоста и малиот отпечаток на R&S®ZNH го прават идеален за мерења на терен.
R&S®ZNH исто така обезбедува високи перформанси со следните карактеристики:
Широк фреквентен опсег од 30 kHz до 4/8/18/26,5 GHz за поддршка на широк опсег на апликации
Висок динамички опсег до 100 dB (тип.) за мерење големи варијации на нивоата
Високо прецизно благодарение на малата трага големина на бучава (RMS) од 0,0015 dB до 0,0040 dB (тип.) и фаза на ниска трага на бучава (RMS) од 0,02° до 0,04° (тип.)
Вграден придушувач за чекори на приемникот на двете порти, кој се прилагодува во чекори од 5 dB од 0 dB до 15 dB
Ја зголемува линеарноста на опсегот на моќност на влезната порта, што го штити анализаторот од преоптоварување.
Волшебник со повеќекратен допир, далечински управувач и мерење за врвно корисничко искуство

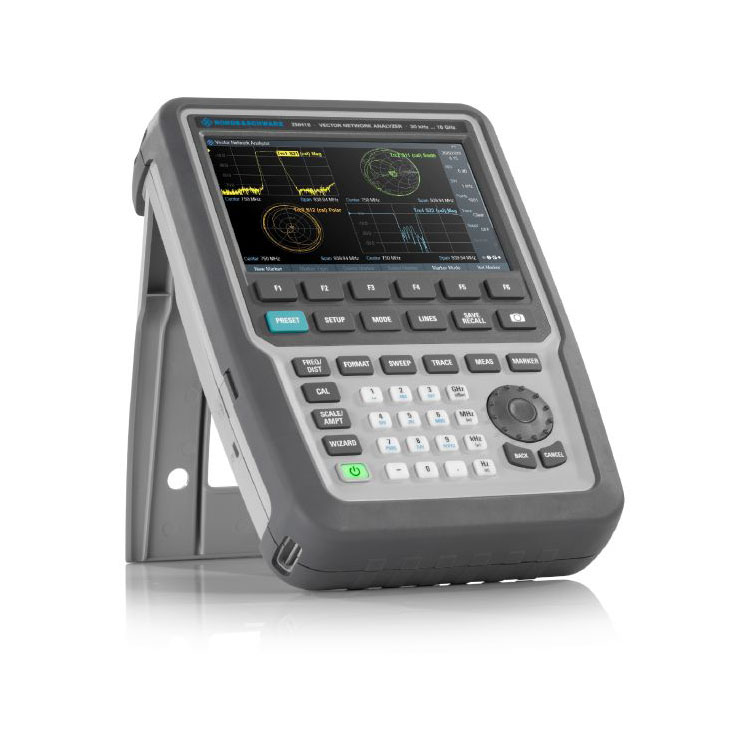

Екранот со повеќе допир ја нуди стандардната функција за стискање за зумирање достапна на паметните телефони. R&S®ZNH поддржува типични гестови за контрола на телефонот, помагајќи им на корисниците да се чувствуваат како дома. Дури и ако операторите не можат директно да пристапат до инструментот, достапни се бесплатни апликации за далечински управувач за компјутер, Android и iOS за беспрекорна работа. Понатаму, волшебникот за мерење помага да се поедностават мерењата со автоматизирани тест секвенци, забрзувајќи го процесот на тестирање и намалувајќи го потенцијалот за човечка грешка.
Капацитивен екран на допир; интуитивно ракување и не е потребна калибрација на екранот.
Едноставно и брзо поставување со мени за преглед на конфигурации
R&S®ZNH има и копчиња и ротирачко копче, како и контроли со екран на допир. Клучевите се големи и добро распоредени, што овозможува лесно ракување кога носите ракавици.
Капацитивниот екран на допир нуди нов вид на корисничко искуство:
Директно комуницирајте со елементите на екранот
Брзо пристапувајте до менијата
Променете ја фреквенцијата и распонот
Додавање/преместување/бришење маркери
И повеќе
Менито за преглед на конфигурацијата ги намалува чекорите потребни за конфигурирање на поставките за мерење, овозможувајќи брзо поставување.
Секвенците за калибрација дефинирани од корисникот обезбедуваат флексибилен пристап.
Сеопфатни стандардни карактеристики и едноставно нарачување опции
Основната единица R&S®ZNH вклучува:
Мерења од растојание до грешка
Мерења на загуба на кабел со една порта
Мерење на рефлексија
Мерење на пренос

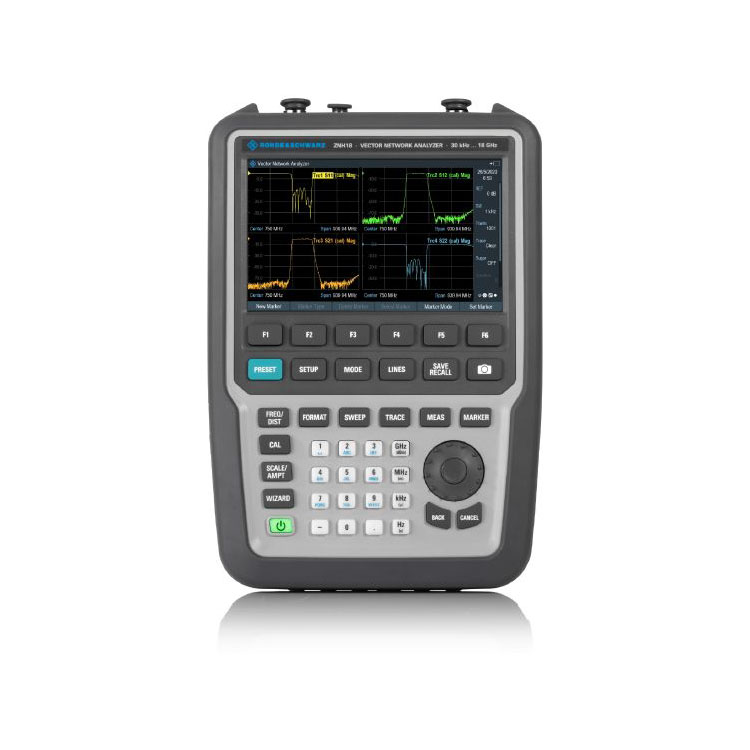

Четири S-параметри (S11, С12, С21, С22)
Кога се потребни дополнителни функции, опциите лесно се нарачуваат. Сите опции може да се нарачаат транспарентно и независно, што значи дека нема скриени трошоци и без забуна при нарачката.
Стандардно се обезбедени четири мерења на S-параметри.
