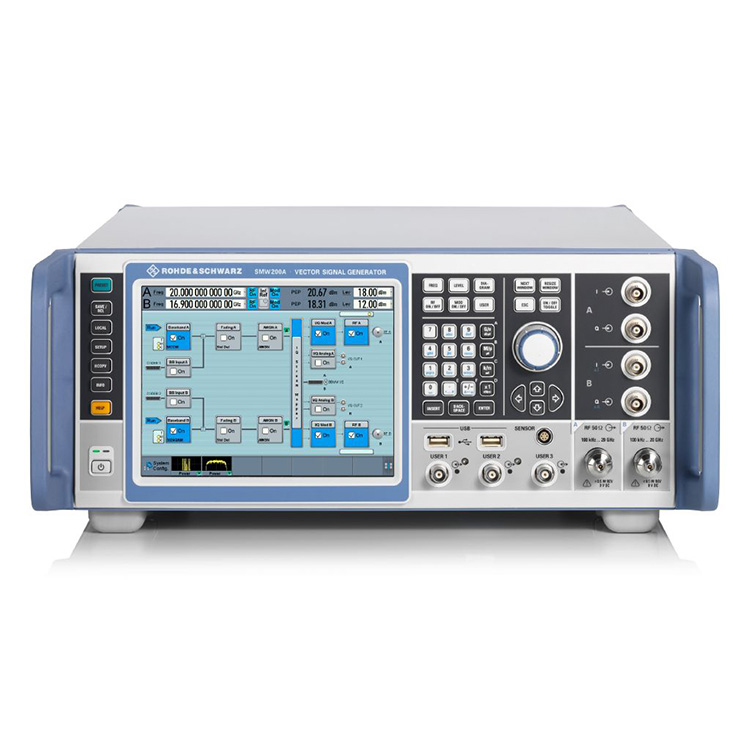

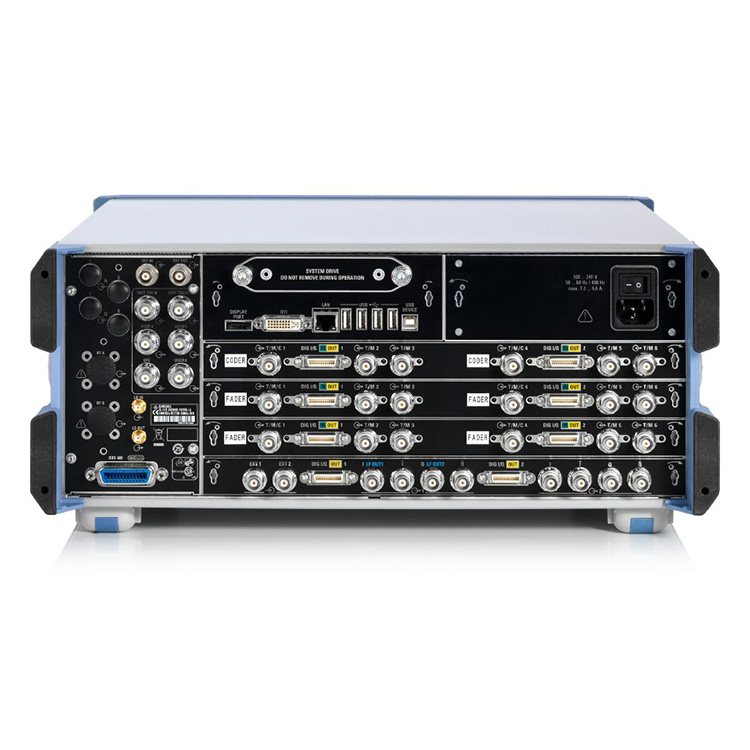

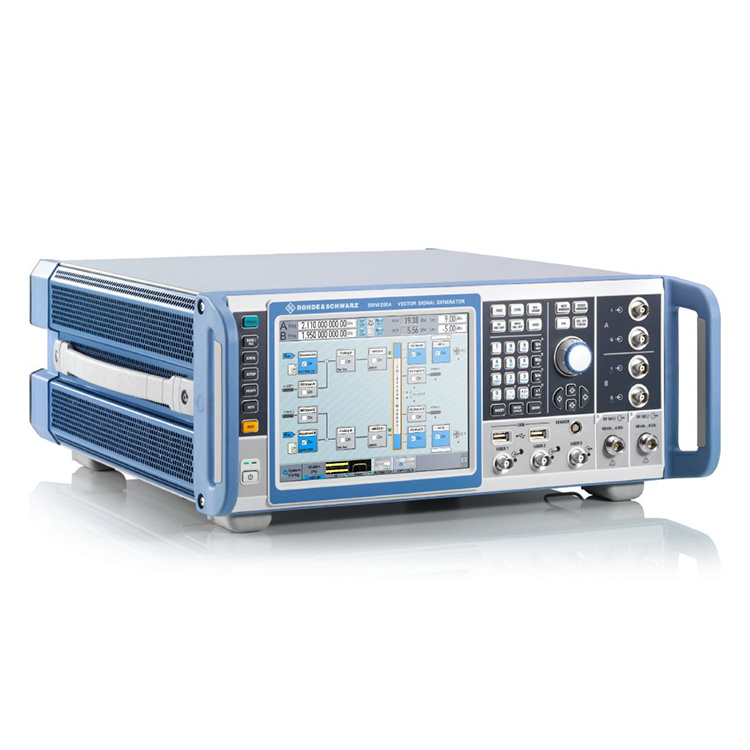

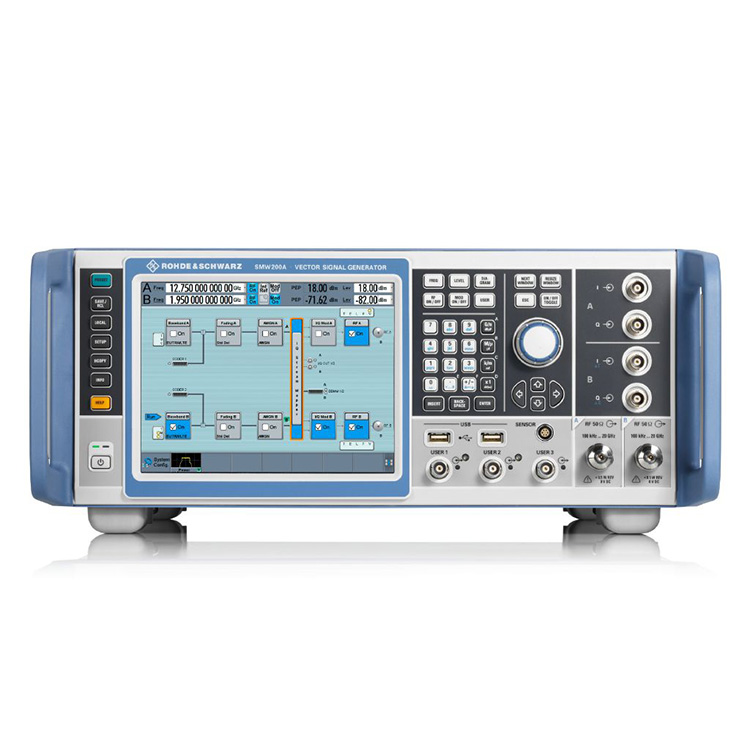

Како професионален производител, би сакале да ви обезбедиме генератори на сигнали R&S SZU100A. Исто така, може да биде опремен со максимум два внатрешни модула за базна лента и четири модули за симулатор што избледуваат. Овој концепт дава два генератори на векторски сигнали со целосни карактеристики во една единица, овозможувајќи лесно генерирање на сложени сигнални сценарија.
| Име на производ | Фреквентен опсег | Опсег на нивоа | Пропусен опсег на модулација на I/Q | Хармоники |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | Внатрешен 2 GHz 2 GHz надворешен |
< -55dBc >3,5GHz |
Фреквентен опсег до 67 GHz (двојна патека: до 44 GHz)
Пропусен опсег на модулација од 2 GHz
Интегрирано избледување со пропусен опсег до 800 MHz и до 8x8 MIMO
Генерирање сигнал за сите главни стандарди за дигитални комуникации
Напреден GNSS и радарски симулатор
Како професионален производител, би сакале да ви обезбедиме генератори на сигнали R&S SZU100A. Барањата за изведба и функционалност варираат во зависност од поставувањето и примената на тестот. R&S®SZU100A е без конкуренција во совладувањето на овие различни барања и поставува нови стандарди за генераторите на сигнали. Кога развивате и потврдувате каков било тип на DUT, вклучувајќи компоненти, модули и комплетни базни станици – R&S®SZU100A лесно генерира соодветни тест сигнали со врвни перформанси. R&S®SZU100A има флексибилен модуларен дизајн кој може да биде опремен со точно опции што ги бараат апликациите. Можна е каква било конфигурација, од класичен генератор на векторски сигнал со една патека до повеќеканален тестер на приемник MIMO.
R&S®SZU100A покрива опсег на фреквенции до 67 GHz како инструмент со една патека и до 44 GHz како инструмент со двојна патека. Исто така, може да биде опремен со максимум два внатрешни модула за базна лента и четири модули за симулатор што избледуваат. Овој концепт дава два генератори на векторски сигнали со целосни карактеристики во една единица, овозможувајќи лесно генерирање на сложени сигнални сценарија.
Стандардниот врвен синтисајзер во R&S®SZU100A обезбедува исклучителен SSB-фазен шум и нехармонични перформанси. Достапни се неколку опции со низок фазен шум за дополнително подобрување на перформансите. Опциите R&S®SMW-B711/B721 со ултра низок фазен шум овозможуваат најдобри перформанси за фазен шум во својата класа. R&S®SZU100A е совршен за мерења кои бараат спектрална чистота.
Широкопојасниот I/Q модулатор со RF пропусен опсег до 2 GHz ги покрива сите апликации во неговиот фреквентен опсег, вклучувајќи безжична комуникација, сателитски комуникации и радар. Внатрешниот базен опсег може да генерира сигнали со максимум 2 GHz RF модулациска ширина на опсег.
Најсовремените D/A конвертори и одличниот дизајн на RF синџирот обезбедуваат исклучителен одговор на фреквенцијата на модулација од < 0,4 dB преку пропусен опсег од 2 GHz со одлични перформанси EVM.
R&S®SZU100A нуди интегрирана емулација на канали до 800 MHz на бледнее пропусен опсег. Профилите за избледување за сите главни стандарди се достапни како претходно поставени. Со до 64 избледени канали, сите клучни сценарија за избледување на MIMO како што се 2x2, 3x3, 4x4, 8x4, 4x8 и 8x8 може да се конфигурираат во еден инструмент. Поддржано е и собирање до осум носители, а модулите за генерирање на сигнал SGT100A може да се поврзат за да обезбедат до осум RF патеки.

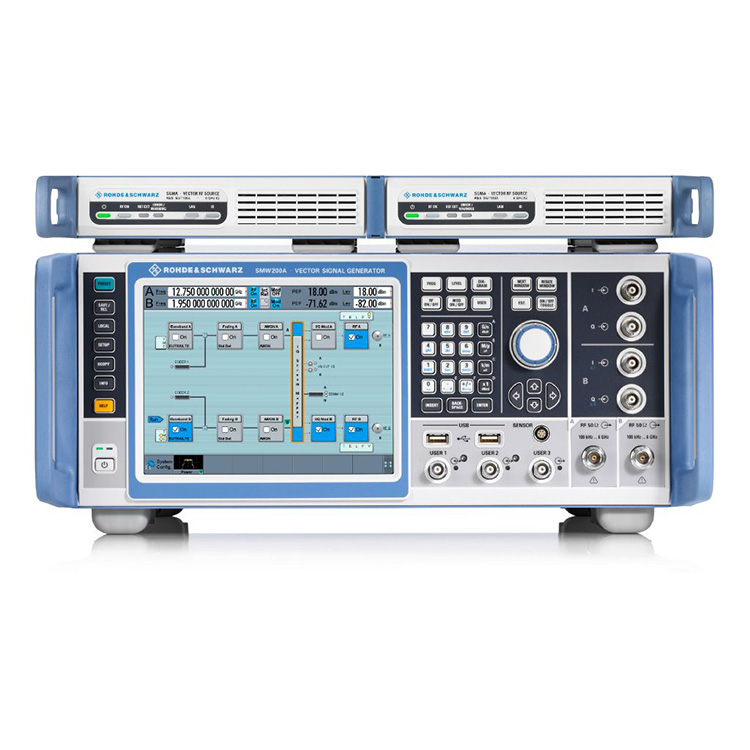

Двонасочни R&S®SZU100A со шест модули за генерирање на сигнал R&S®SGT100A управувани од R&S®SZU100A;
Вградената графичка функција R&S®SZU100A прикажува генерирани сигнали во реално време. Корисникот може да го избере типот на приказ, на пр. I/Q наспроти време, фреквентен спектар, векторски дијаграм или CCDF. R&S®SZU100A, исто така, нуди макро рекордер SCPI со генератор на код, кој ги снима сите рачни оперативни чекори за да генерира датотека со далечинска командна секвенца. Обезбедени се интегрирани шаблони за кодови за директно генерирање на извршна шифра за MATLAB®, CVI или Python.
Графичкото следење на сигналот во реално време е исклучително корисно кога се генерираат сложени сигнали.
Стандарди за безжични комуникации
Следење на пликови во реално време
GNSS симулација
Радарска симулација
